Typ300

Für die Extruderentgasung

Verwendung: Der Behälter wird zwischen Extruder und Vacuumpumpe eingebaut und schützt
die Vacuumpumpe vor Kunststoffschmelze und anderen flüchtigen Bestandteilen des Kunststoffes. Ferner wird der Wasserkreislauf der Vacuumpumpe vor Verschmutzung geschützt.

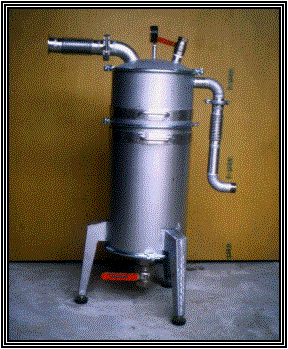

Das nebenstehende Bild zeigt folgende

Ausführung:

Behälter mit 3 Füßen

Boden mit Entleerungshahn

Zwischenring mit Pumpenanschluß und

Filtereinsatz

Deckel mit Extruderanschluß, Manometer

und Belüftungshahn

Ausführung

Alle Teile sind aus 2mm rostfreiem Stahlblech, die Dichtungen sind aus Silicon.

Im Behälter ist ein Metallfilter zum Schutz der Vakuumpumpe, der zum Reinigen leicht

ausgebaut werden kann. Der Anschluß zum Extruder und zur Pumpe erfolgt über Kleinflansche

mit Spannringen, und der Behälterdeckel wird mit einem Schnellspannring verschlossen.

Die Behälter sind so ausgeführt, das sie von einer Person ohne Werkzeug gewechselt und

entleert werden können.
